  • D型大撓度松套補償接頭

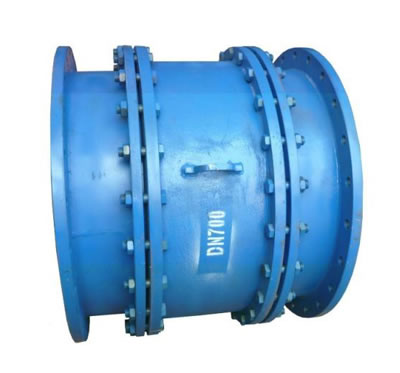

D型大撓度松套補償接頭

d型大撓度松套補償接頭,包括圓柱狀的本體,本體的內部穿過兩個具有法蘭的活動短管;在本體兩側的連接端分別與一個壓蓋用螺栓連接,并用螺母擰緊,本體與壓蓋的連接面上設有一圈密封條;本體的兩端面內側分別安裝一個擋圈,所述擋圈套接在所述短管的外側,并在短管上安裝一限位塊;擋圈與所述壓蓋之間安裝密封圈,所述密封圈為u型,嵌入壓蓋內部的矩形槽內,密封圈與短管的外壁接觸,并且密封圈與短管外壁的接觸面…
咨詢熱線

       D型大撓度松套補償接頭,包括圓柱狀的本體,本體的內部穿過兩個具有法蘭的活動短管;在本體兩側的連接端分別與一個壓蓋用螺栓連接,并用螺母擰緊,本體與壓蓋的連接面上設有一圈密封條;本體的兩端面內側分別安裝一個擋圈,所述擋圈套接在所述短管的外側,并在短管上安裝一限位塊;擋圈與所述壓蓋之間安裝密封圈,所述密封圈為U型,嵌入壓蓋內部的矩形槽內,密封圈與短管的外壁接觸,并且密封圈與短管外壁的接觸面為圓柱面,在密封圈內部安裝一O型密封條,并在密封圈的上部內表面設有一凸出的唇口,唇口可以防止密封條從密封圈中脫落,而密封條可以保證密封圈對短管外壁產生持續的預緊力,進而保證本體與短管內腔的密封性。



適用范圍:

       大撓度松套補償接頭是在吸收國外先進的技術并結合我國實情基礎上研究開發的一種新型管道連接器。其主要結構有短管法蘭、壓蓋、滑動管和密封裝置等組成。它采用特別的抗軸力設計,結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量,適用于工況惡劣、地形復雜場合的管。



技術參數:



序號 名稱 數量 材料
1 短管法蘭 2 Q235、20、不銹鋼
2 固定螺柱 - Q235
3 固定螺母 -
4 壓蓋 2 Q235、20、不銹鋼
5 滑動管 1 Q235、20、不銹鋼
6 螺栓 1 Q235、35、不銹鋼
7 螺母 -
8 限位塊 2 Q235、20
9 擋圈 2
10 密封圈 2 NBRFPMNBR





公稱尺寸
DN
可撓量 伸縮量
mm
L D1 法蘭連接尺寸
0.6Mpa 1.0Mpa 1.6Mpa
D K n-do D K n-do D K n-do
100 7 ±60 520 305 210 170 4-¢18 220 180 8-¢18 220 180 8-¢19
200 560 415 320 280 8-¢18 340 295 8-¢23 340 295 12-¢23
300 605 530 440 395 12-¢23 445 400 12-¢23 460 410 12-¢27
400 660 645 540 495 16-¢23 565 515 16-¢27 580 525 16-¢30
500 670 750 645 600 20-¢23 670 620 20-¢27 715 650 20-¢33
600 720 870 755 705 20-¢27 780 725 20-¢30 840 770 20-¢36
700 6.5 ±65 750 960 860 810 24-¢27 895 840 24-¢30 910 840 24-¢36
800 810 1085 975 920 24-¢30 1015 950 24-¢33 1025 950 24-¢39
900 855 1185 1075 1020 24-¢30 1115 1050 28-¢33 1125 1050 28-¢39
1000 950 1305 1175 1120 28-¢30 1230 1160 28-¢36 1255 1170 28-¢42
1200 1000 1505 1405 1340 32-¢33 1455 1380 32-¢39 1485 1390 32-¢48
1400 1050 1715 1630 1560 36-¢36 1675 1590 36-¢42 1685 1590 36-¢48
1600 1140 1930 1830 1760 40-¢36 1915 1820 40-¢48 1930 1820 40-¢56
1800 6 +75 1200 2150 2045 1970 44-¢40 2115 2020 44-¢48 2130 2020 44-¢56
2000 1250 2370 2265 2180 48-¢42 2325 2230 48-¢48 2345 2230 48-¢62
2200 1300 2570 2475 2390 52-¢42 2550 2440 52-¢56 - - -
2400 1420 2820 2685 2600 56-¢42 2760 2650 56-¢56 - - -
2600 1450 3020 2905 2810 60-¢48 2960 2850 60-¢56 - - -
2800 1500 3230 3115 3020 64-¢48 3180 3070 64-¢56 - - -
3000 1600 3440 3315 3220 68-¢48 3405 3290 68-¢62 - - -
3200 1780 3685 3525 3430 72-¢48 - - - - - -
