  • 鋼制限位伸縮器

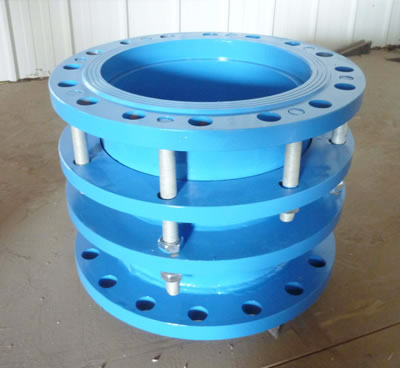

鋼制限位伸縮器

產品說明: 鋼制限位伸縮器用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。 伸縮器是泵、閥門,管道等設備與管道連接的新產品,通過全螺栓把它們連接起來,使其成為整體,并有一些的位移量,方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修時,根據現場安裝尺寸進行調整,在工作時,不僅提高工作效…
咨詢熱線

產品說明:
       鋼制限位伸縮器用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
       伸縮器是泵、閥門,管道等設備與管道連接的新產品,通過全螺栓把它們連接起來,使其成為整體,并有一些的位移量,方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修時,根據現場安裝尺寸進行調整,在工作時,不僅提高工作效率,而且對泵、閥們等管道設備起到一些保護作用。
鋼制限位伸縮器安裝注意事項:
       1.安裝應在較 大與較 小長度之間,可根椐實際情況進行調整。
       2.安裝時,松開填料壓盤各螺栓,調整好安裝長度,并將兩端與管子(或閥門、水表)按設計要求安裝好,再檢查填料是否放好,較 后壓上填料壓盤,用對角法擰緊螺栓切勿壓偏,使其起到止漏作用。
       3.伸縮器安裝在蝶閥、止回閥后。
       4.伸縮器兩端設置支墩,它本身不承受軸向拉力,可加防拉脫。

伸縮器的結構數據:

序號 名稱 數量 材料
1 本體 1 HT200 QT40-15 Q235
2 密封圈 1 丁腈橡膠
3 壓髓 1 HT200 QT40-15 Q235
4 套管法蘭 1 HT200 QT40-15 Q235
5 螺母 - 30#鋼
6 螺栓 - 35#鋼














DN 法蘭連接尺寸 安裝尺寸 重量
(mm) D n—d 較 短長度 安裝長度 較 大長度 伸縮量 (公斤)
50 165 125 4—18 170 200 230 60 9.8
65 185 145 4—18 170 200 230 60 12.1
80 200 160 8—18 170 200 230 60 14.23
100 220 180 8—18 225 260 295 70 19.55
120 250 2IO 8—18 225 260 295 70 23
150 285 240 8—22 225 260 295 70 30.55
200 340 295 8—22 225 260 295 70 40.7
250 395 350 12—22 225 260 295 70 53.5
300 445 400 12—22 280 330 380 100 75.5
350 505 460 16—22 280 330 380 100 91
400 565 515 16—26 280 330 380 100 112
450 615 565 20—26 280 330 380 100 127
500 670 620 20—26 300 360 420 120 147
600 1780 725 20—30 300 360 420 120 235
700 895 840 24—30 300 360 420 120 269
800 1015 950 24—33 300 360 420 120 326
900 1115 1050 28—33 335 400 465 130 394
1000 1230 1160 28—33 335 400 465 130 451
1200 1455 1380 32—39 335 400 465 130 648
1400 1675 1590 36—42 345 420 495 150 869
1600 1915 1820 40—48 345 420 495 150 1175
1800 2115 2020 44—48 360 440 520 160 1406
2000 2325 2230 48—48 360 440 520 160 1649
